Кабель-каналы TLG подходят для прокладки большого объема кабелей и нефтепроводов, предусматривающую подвесную установку на большое расстояние (опоры не допускаются). Поддерживающая пластина может быть изготовлена в соответствии с требованиями клиента. Данные кабельные цепи подходят для ведущих машин, передвижных машин и др. Радиус изгиба составляет 75-600 мм, а внутренняя высота 50-150 мм в зависимости от требований.
Стальные кабельные цепи серии TLG имеют повышенную несущую способность и длину. Они были разработаны на базе продуктов серии TL и позволяют загрузить более тяжелые кабели и шланги. Благодаря большей длине без опоры, они подходят для обрабатывающих центров, перемещаемых машин и для любого динамического механического движения.
Эстетичность внешнего вида повысила конкурентоспособность нашей продукции на международном рынке.
Технические параметры
Скорость/ускорение LG: макс.25 м/с макс.205 м/с2
Скорость/ускорение LA: макс.5 м/с макс.8 м/с2
Скорость/ускорение скольжения: макс.5 м/с макс.12 м/с2
Рабочий диапазон температур: от -40℃ до +125℃
Класс огнестойкости: VDE0304 IIC UL94 V2

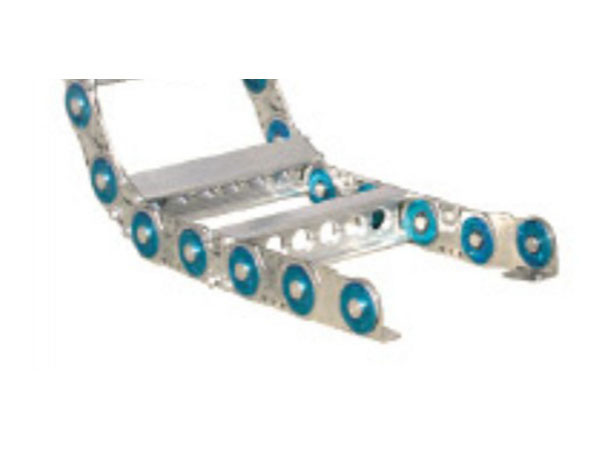

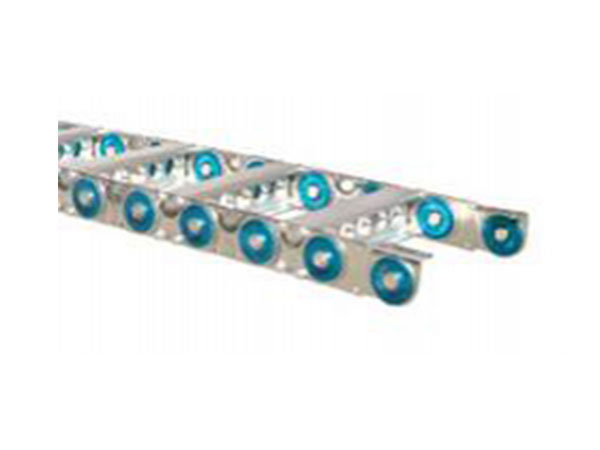

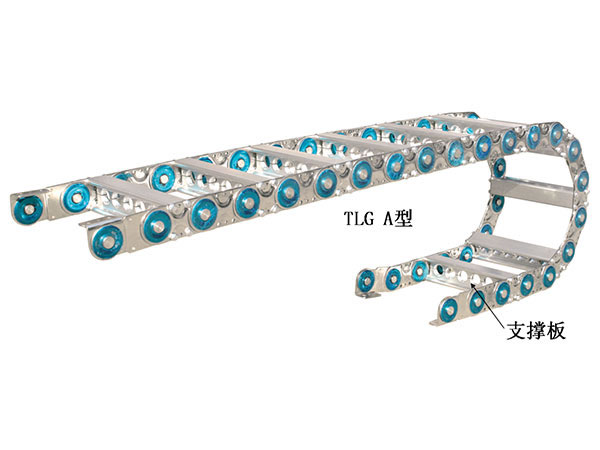

Серия TLG включает подтипы TLGA и TLGB с различными опорными пластинами. Тип TLGA
Продукты типа TLGA сделаны из первоклассного алюминиевого сплава и могут удовлетворить различные требования заказчика. Опорная база может достигать 1200 мм, даже на самой высокой скорости разделители работают отлично и гарантируют наилучшую защиту кабеля.
Технические параметры
Тип
(Hi) внутренняя высота
мм (дюймов)
(Wi) внутренняя ширина
мм (дюймов)
ø макс. диаметр кабеля
мм (дюймов)
(H) внешняя высота
мм (дюймов)
(W) внешняя ширина
мм (дюймов)
(R) радиус изгиба
мм (дюймов)
(P) шаг
мм (дюймов)
TLG75
32 (1.26)
Устанавливается по заказу клиента
ø27 (1.06)
50 (1.97)
(Wi+19 мм)
100-300 (3.94-11.81)
75 (2.95)
TLG100
51 (2.01)
ø48 (1.89)
75 (2.95)
(Wi+26 мм)
150-400 (5.91-15.75)
100 (3.94)
TLG125
72 (2.83)
ø66 (2.60)
100 (3.94)
(Wi+34 мм)
200-500 (7.87-19.69)
125 (4.92)
TLG175
120 (4.72)
ø108 (4.25)
147 (5.79)
(Wi+38 мм)
250-600 (9.84-23.62)
175 (6.89)
Тип с опорными пластинами

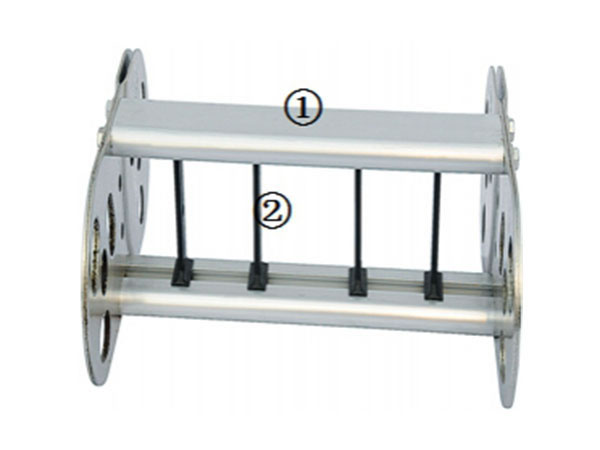

Опорные пластины используются для разделения кабелей различного типа. Мы предлагаем как интегральные, так и разделенные опорные пластины. Мы также производим изделия под заказ.

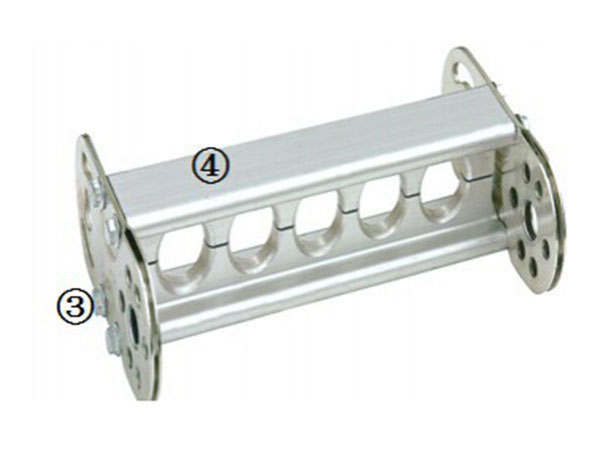

Разделенная опорная пластина
Материал осевого штифта: стальной сплав
Материал опорной пластины: экструдированный алюминиевый сплав

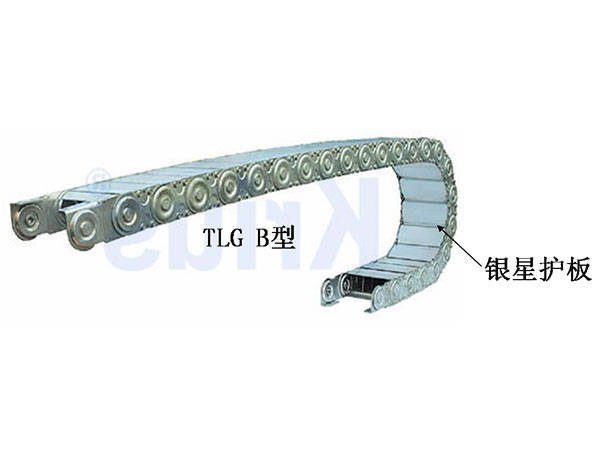

Защитная пластина TLGB «Серебряная звезда»
Цепь TLGB имеет пластиковый разделитель, положение которого можно регулировать и таким образом настраивать пространство. Это в основном используется при одновременной прокладке кабелей. Наши защитные пластины называются «Серебряная звезда», они изготовлены из алюминиевого сплава, имеют элегантный внешний вид, характеризуются высокой стабильностью и твердостью. Их можно открывать для монтажа и демонтажа. Данные устройства прошли более 15 лет испытаний в тестовой среде.
