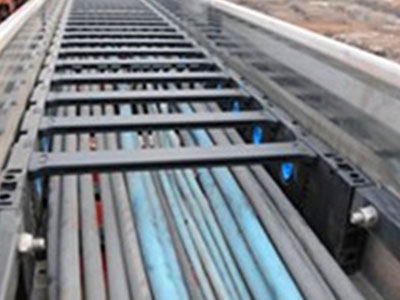

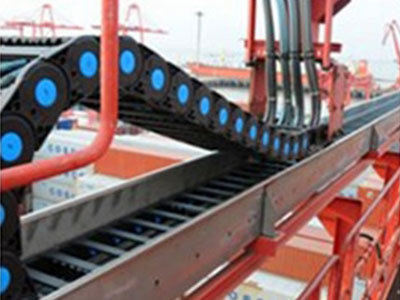

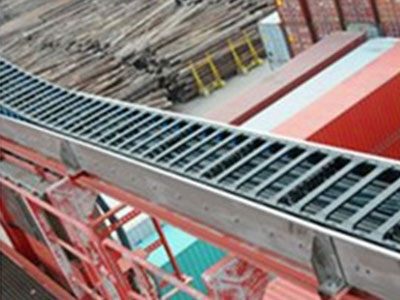

Кабельные цепи, также известные как кабель-каналы, специально предназначены для защиты и проводки гибких кабелей или гидравлических и пневматических шлангов от движущихся деталей автоматизированных машин и оборудования. Использование пластиковой кабельной цепи уменьшает износ и нагрузку на кабели и шланги, обеспечивая отличную защиту и повышая безопасность рабочего. Кабельные цепи часто используются на кранах в помещениях и на открытом воздухе, а также на установках для компостирования отходов и др.
Особенности
Использование 4-х ограничивающих блоков и замыкателя замка обеспечило высокую прочность и большую несущую способность данной экономичной кабельной цепи.
Для более удобной установки проводов, поперечина кабельной цепи ZF/ZQ может быть быстро открыта изнутри или снаружи. Части поперечин предотвращают попадание пыли и мусора на кабели.

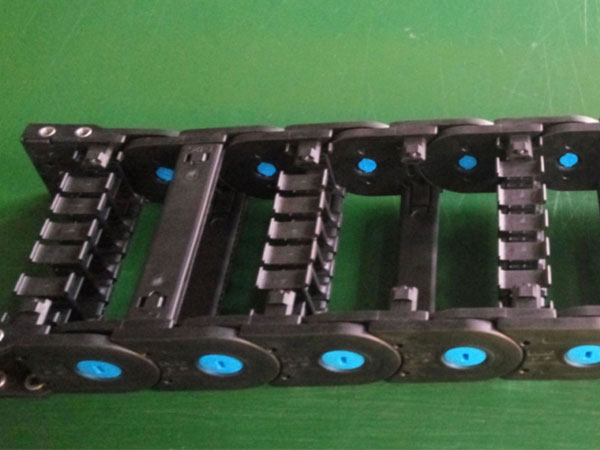

Размер распорки вертикального типа, используемой в этих экономичных кабельных цепях, может быть подобран в зависимости от требований клиента. После сборки, распорка не может быть перемещена. Когда прокладываются различные типы нагрузок, например, гидравлические трубы, водопроводные трубы, газопроводы, нефтепроводы или кабели, или одинакового типа нагрузки в большом количестве, мы настоятельно рекомендуем использовать распорки.

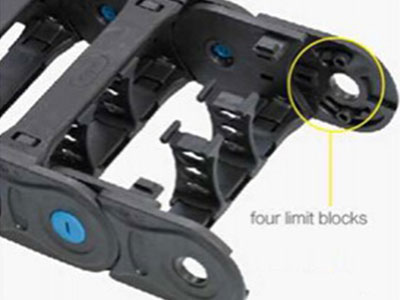

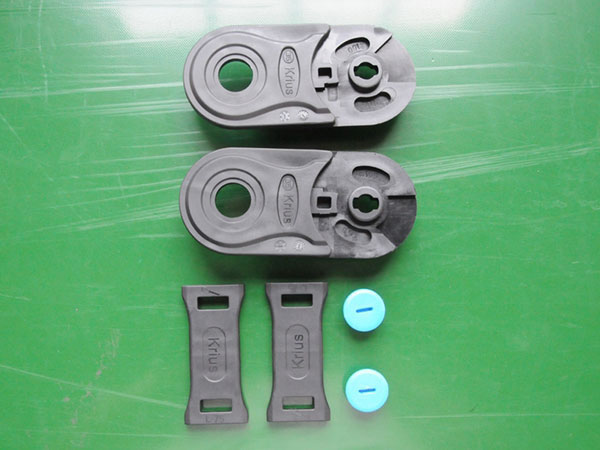

Ограничительный блок
Поперечина и замыкатель замка

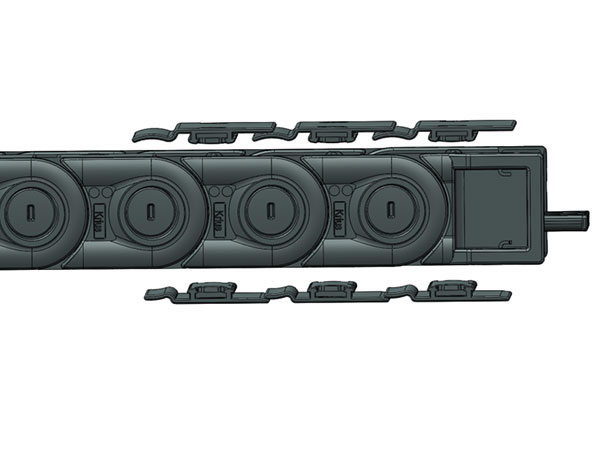

Поперечина может быть открыта

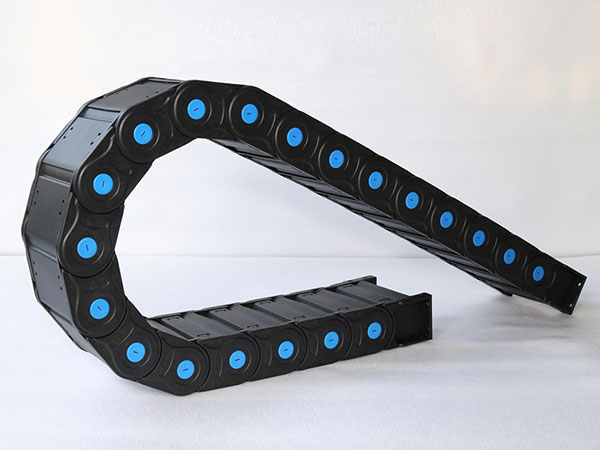

Экономичная кабельная цепь
Благодаря используемому сырью (мы используем PA66 для обеспечения эстетичного вида, износостойкости, устойчивости к коррозии и рейтинга воспламеняемости UL V2), чрезвычайно высокой производительности машин и строгому контролю контролем качества, наши продукты обладают выдающимися свойствами.

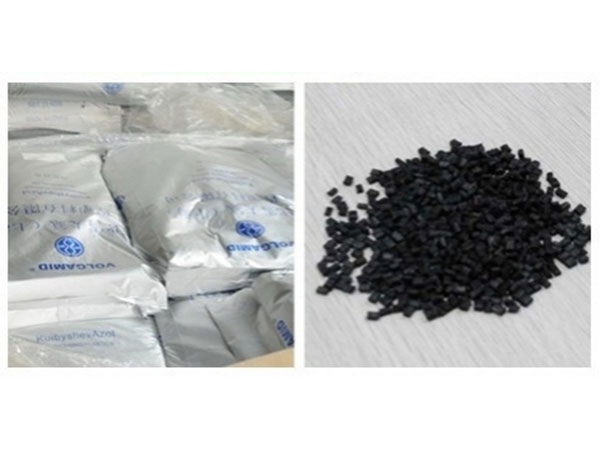

Сырье

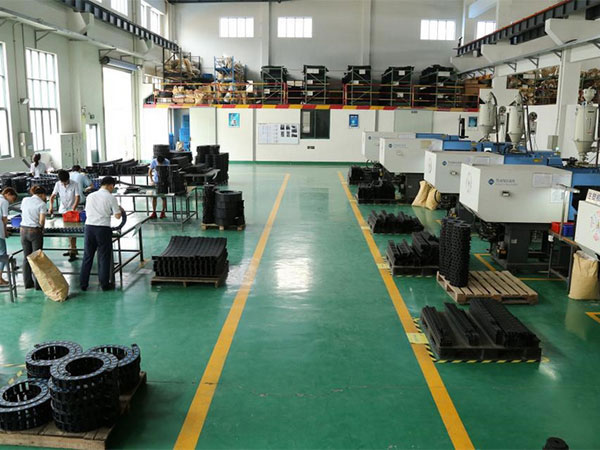

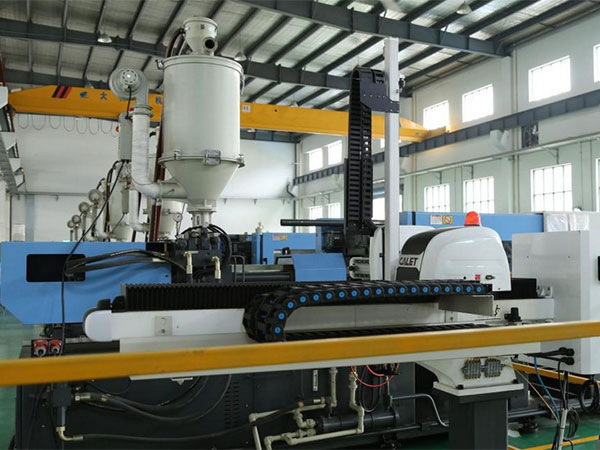

Цех сборки и инжекционного формования
Полностью автоматическое контрольное оборудование
Экономичные кабельные цепи лучше всего подходят для тех проектов, где требуется низкий уровень шума, высокая скорость и/или ускорение, а также большая стойкость к истиранию. Они не подходят для проектов с большой нагрузкой, или с необходимостью быстрой сборки или разборки.

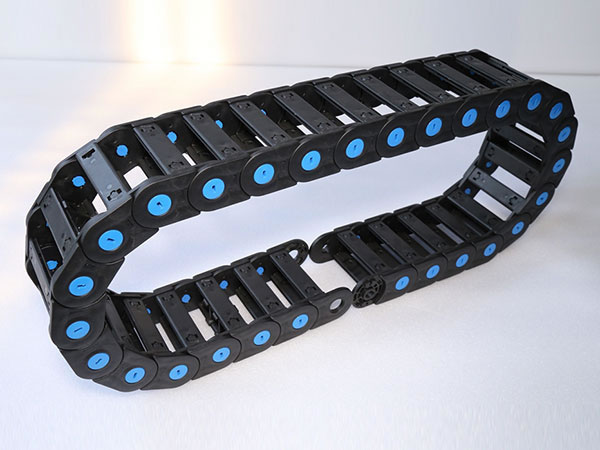

Кабельные цепи серии ZF

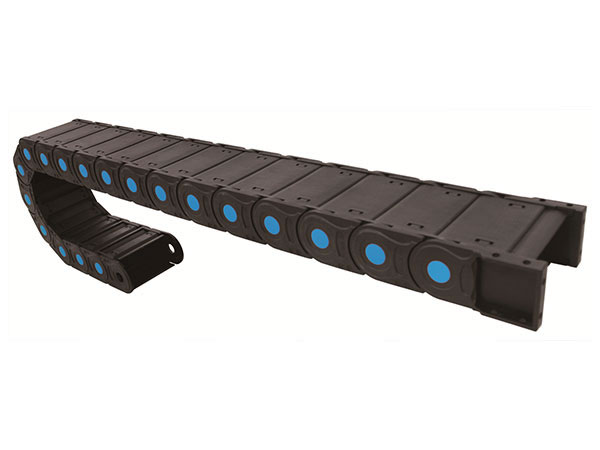

Кабельные цепи с поперечинами
Практичная кабельная цепь серии ZF может быть смонтирована в S-образную кабельную цепь (ограничения в серии ZQ). Поперечины могут открываться внутрь или наружу по радиусу, и имеют класс воспламеняемости UL V2. Отдельный монтажный кронштейн с кабельной стяжкой с обеих сторон является отличной конструктивной особенностью. Также, среди характеристик цепей - пылезащищенность, устойчивость к коррозии, устойчивость к истиранию и хорошее скольжение.

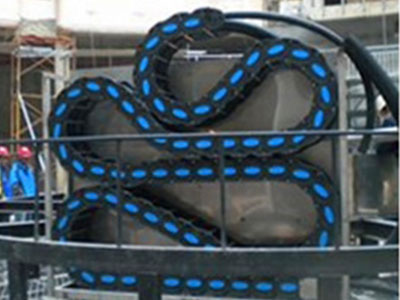

При необходимости в большой дистанции хода без опоры, цепь должна быть собрана в S-образную цепь (только для цепей серии ZQ).

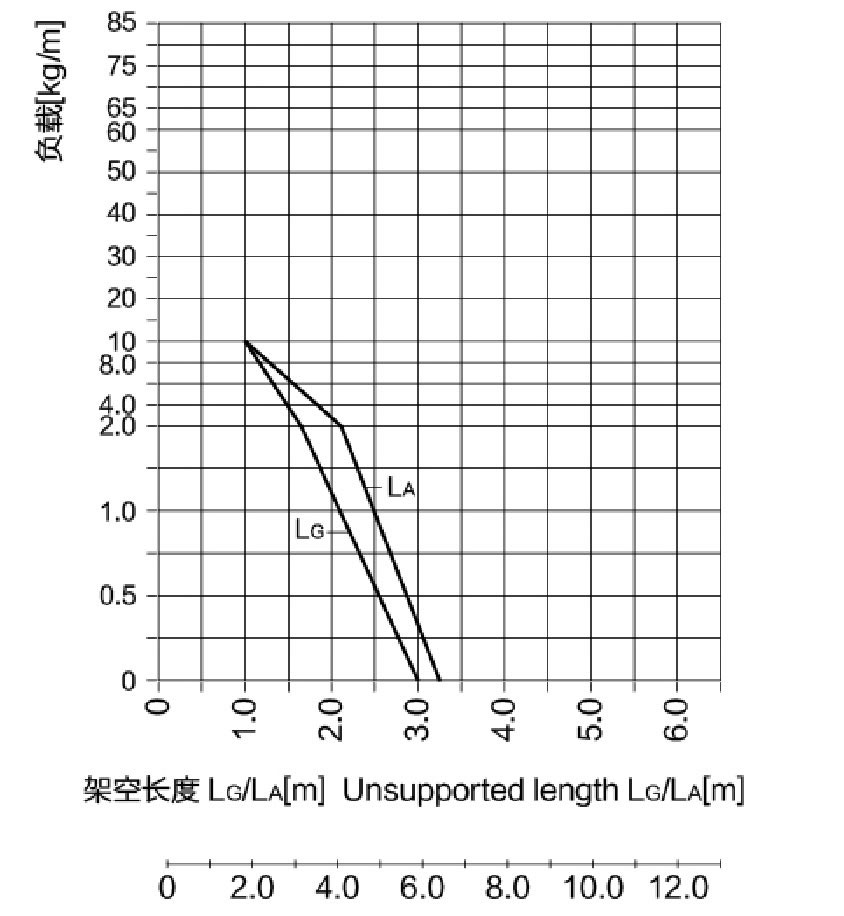

Технические параметры
Скорость/ускорение LG: макс.25м/с макс.205м/с2
Скорость/ускорение LA: макс.5м/с макс.8м/с2
Скорость/ускорение скольжения: макс.12м/с макс.50м/с2
Диапазон допустимой температуры: от -40℃ до +125℃
Класс огнеупорности: VDE0304 IIC UL94 V2 2
