Описание

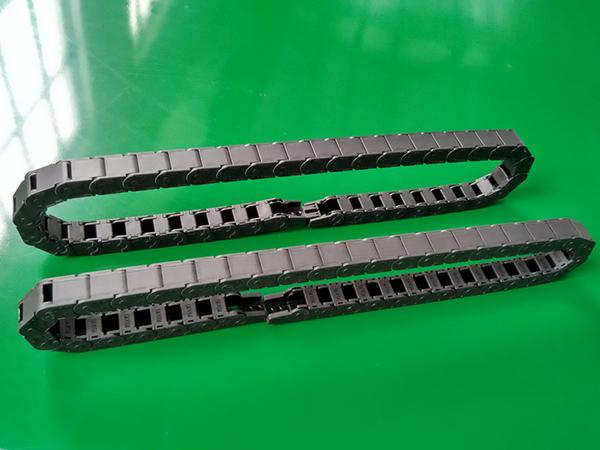

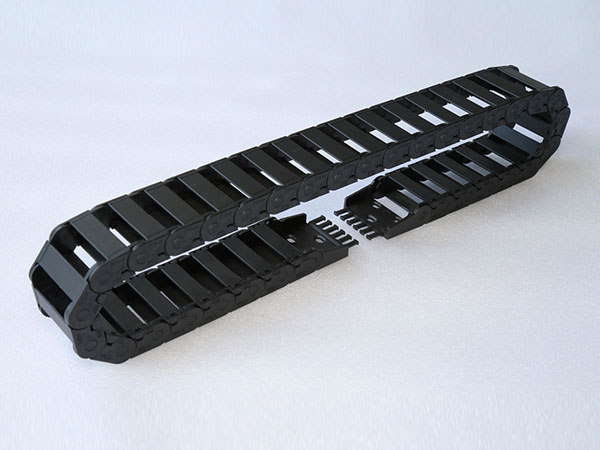

Пластиковые кабельные цепи серии Mini имеют интегрированную конструкцию и подходят для проектов с очень высокой скоростью. Гибкие кабель-каналы Krius доступны с различными аксессуарами и опциями, включающими возможность открытия цепи, а также сцепления цепей для увеличения длины.
Применение
Миниатюрные пластиковые кабельные цепив основном используются для защиты кабелей в строительной технике, обрабатывающих станках, в мебельной промышленности, а также в области производства упаковки для текстильной промышленности.
Особенности и преимущества
1. Малый шаг, низкий уровень шума
2. Класс воспламеняемости: UL V2
3. Встроенный кронштейн с зажимом хомутом (по выбору заказчика)
4. Гладкая наружная поверхность, устойчивость к коррозии, устойчивость к истиранию, а также хорошее скольжение
Благодаря высокому качеству сырья, производительным машинам и строгому контролю качества, наши продукты на выходе получают целый ряд превосходных свойств.

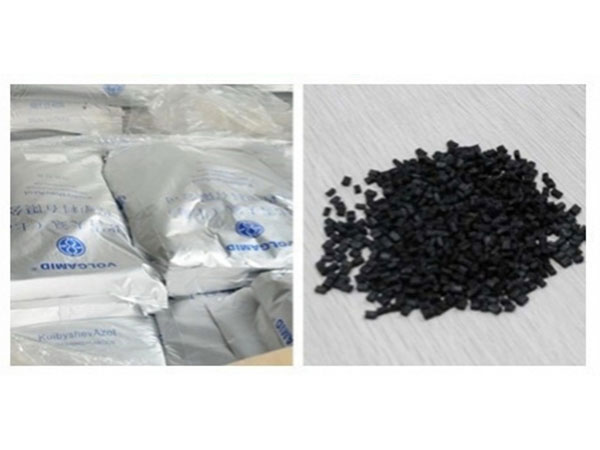

Сырье

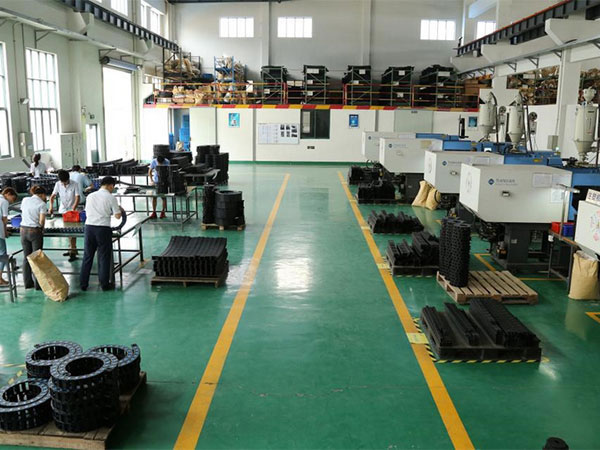

Сборка и инжекционное формование

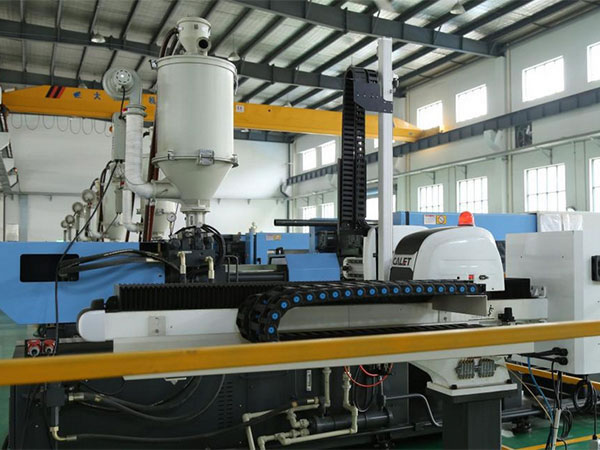

Полностью автоматические контрольное оборудование для кабельных цепей
Выбор кабельной цепи в зависимости от размера
Выбор кабельных цепей серии Mini должен зависеть от количества прокладываемых в цепи проводов. Как правило, внутренняя высота и ширина должны быть в 1,5 больше обхвата проводов по высоте и ширине.
Технические параметры
Тип
(Hi) внутренняя высота
мм (дюймов)
(Wi) внутренняя ширина
мм (дюймов)
ø макс. диаметр кабеля
мм (дюймов)
(H) внешняя высота
мм (дюймов)
(W) внешняя ширина
мм (дюймов)
(R) радиус изгиба
мм (дюймов)
(P) шаг
мм (дюймов)
EN15
15 (0.59)
15.2-50.2 (0.6-1.98)
ø12 (0.47)
19.5 (0.77)
24.8-59.8 (0.98-2.35)
23-48 (0.91-1.90)
25 (0.98)
EN18
18 (0.71)
18.2-50.2 (0.72-1.98)
ø15 (0. 59 )
23 (0.91)
29.2-61.2 (1.15-2.41)
28-48 (1.10-1.90)
30 (1.18)
FN15-II
15 (0.59)
15.2-50.2 (0.6-1.98)
ø12 (0.47)
19.5 (0.77)
26.2-61.2 (1.03-2.41)
25-48 (0.98-1.90)
25 (0.98)
FN18-II
18 (0.71)
18.2-50.2 (0.72-1.98)
ø15 (0.5 9 )
23 (0.91)
30.2-62.2 (1.19-2.46)
28-180 (1.10-7.09)
30 (1.18)

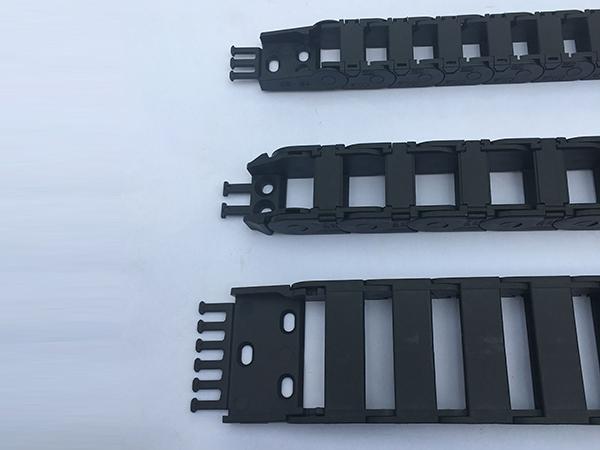

Детали

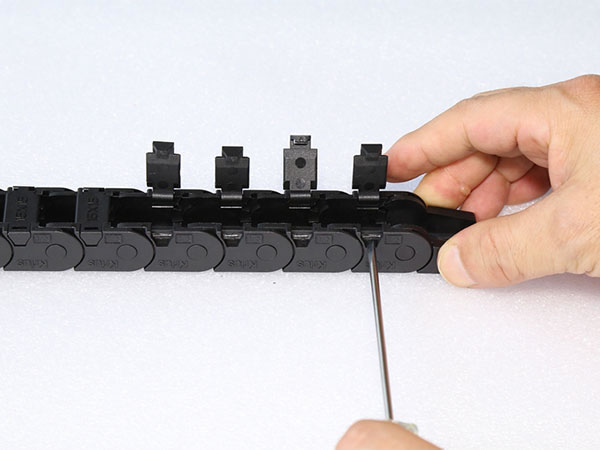

1. Интегрированная конструкция: крышки могут быть открыты по внутреннему радиусу (серия FN1 /FN18)
2. Малый шаг, бесшумность работы

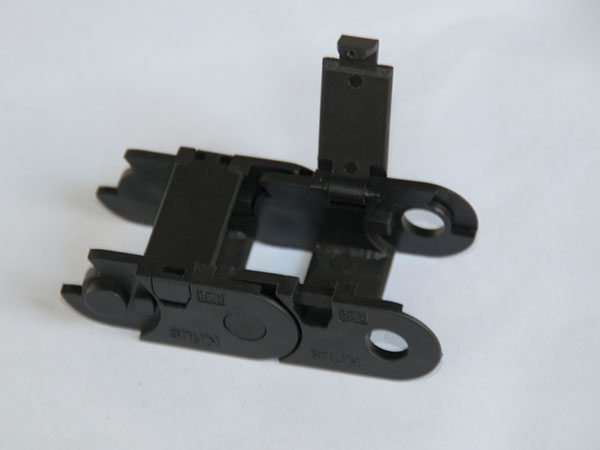

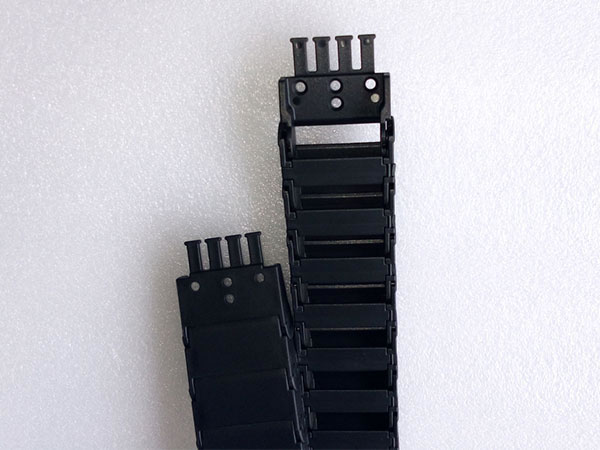

3. Встроенный фиксационный кронштейн с разгрузкой натяжения, отлично подходит для крепления и разделения кабелей.
