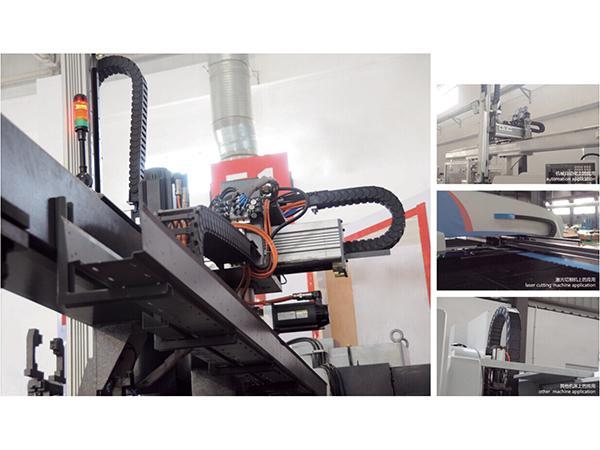

С кабельными цепями серии JQ/JF, энергия может быть безопасно передана на системы передачи и на краны, превышающие 800 м. Эти кабельные цепи применяются в полиграфическом оборудовании, оборудовании для передачи энергии, для обеспечения движения роботизированных частей. Они используются для уменьшения износа между кабелями и трубами.
Особенности
1. Малый шаг, низкий уровень шума, высокая скорость, плавность хода
2. По результатам испытаний, проведенных на роботизированной и портовой технике, кабельные цепи Krius поддерживают скорость на уровне 8 м/с в пределах хода 80-120 м.
3. Материал PPA обеспечивает низкий уровень шума. Кроме того, наши кабельные цепи устойчивы к воздействию морской воды. Они дешевле и легче по сравнению с традиционными стальными кабельными цепями.

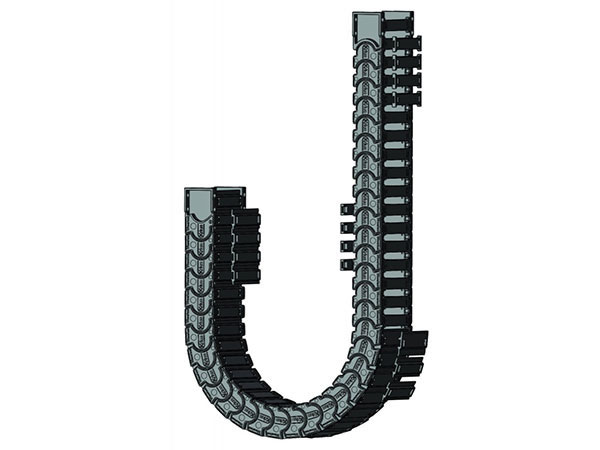

4. Малошумная пластиковая кабельная цепь может быть открыта по внутреннему или внешнему радиусу, благодаря чему обеспечивается быстрый монтаж. Модульная конструкция позволяет удобно уменьшать или увеличивать длину цепи, а паз с изолятором позволяет изолировать различные электро-кабели, обеспечивая безопасность передачи энергии.
5. Кабельные цепи серии JQ могут быть мостового и закрытого типов. Серия JF включает цепи полностью закрытого типа. Закрытость предотвращает попадание пыли или других частиц в цепь и тем самым защищает проложенные кабели.

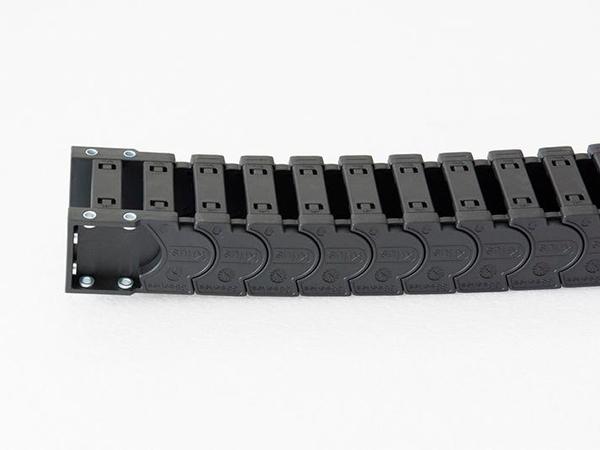

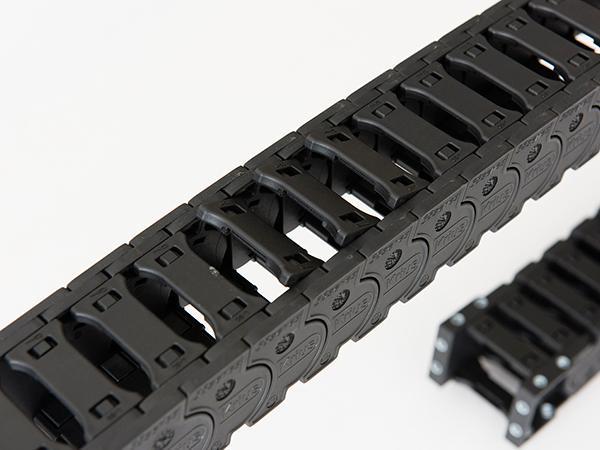

Мостовой тип JQ

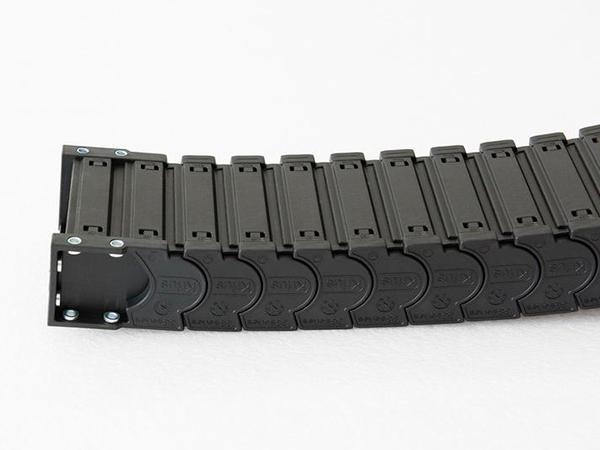

Закрытый тип JF
Производство под заказ
Выбор кабельных цепей серии JQ/JF зависит от прокладываемой нагрузки (кабелей и труб). Как правило, внутренняя высота и внутренняя ширина кабельной цепи должны быть в 1,5 раза больше, чем максимальная высота и максимальная ширина нагрузки.
Технические параметры

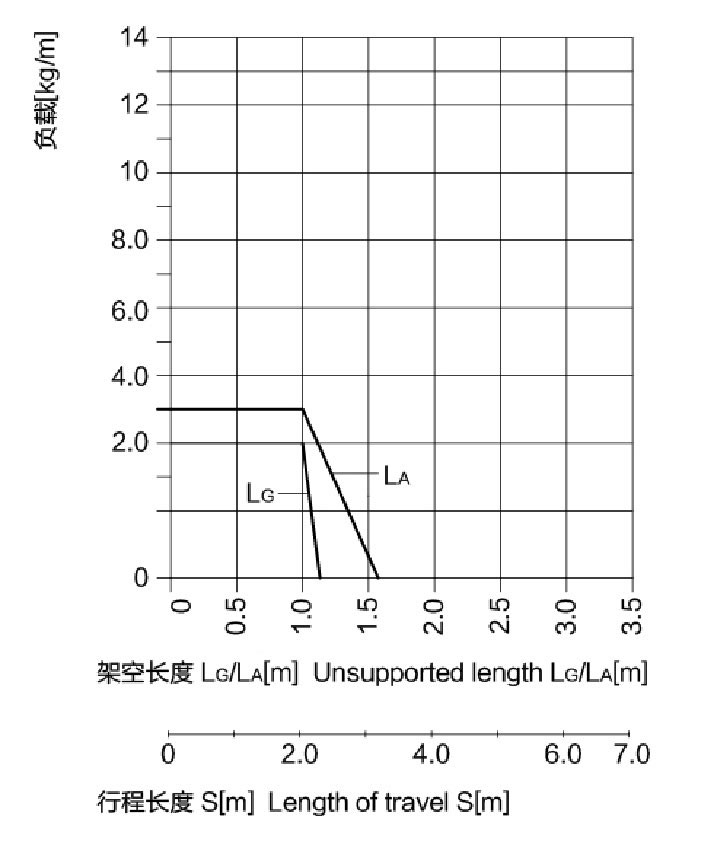

Скорость/ускорение LG: макс.25м/с макс.205м/с2
Скорость/ускорение LA: макс.5м/с макс.8м/с2
Скорость/ускорение скольжения: зависит от ряда факторов
Диапазон допустимой температуры: от -40℃ до +125℃
Класс огнеупорности: VDE0304 IIC UL94 V2
Выбор кабельной цепи серии TF зависит от размера кабелей. Как правило, внутренняя высота и внутренняя ширина кабельной цепи должна быть в 1,5 раза больше максимальной высоты и максимальной ширины обхвата кабелей.
Тип
(Hi) внутренняя высота
мм (дюймов)
(Wi) внутренняя ширина
мм (дюймов)
ø макс. диаметр кабеля
мм (дюймов)
(H) внешняя высота
мм (дюймов)
(W) внешняя ширина
мм (дюймов)
(R) радиус изгиба
мм (дюймов)
(P) шаг
мм (дюймов)
JQ18
18.6 (0.73)
20.5-60.5 (0.81-2.38)
ø14 (0.55)
25.5 (1.00)
34.5-59.8 (1.36-2.35)
38 (1.50)
16 (0.63)
JQ28
28.2 (1.11)
30.5-120.5 (1.2-4.74)
ø25 (0.9 8 )
38.8 (1.53)
54.5-144.5 (2.15-5.69)
55-100 (2.17-3.94)
24 (0.95)
JQ38
39 (1.54)
51-91 (2.01-3.58)
ø35 (1.38)
53 (2.09)
77-117 (3.03-4.61)
75-200 (2.95-7.87)
30 (1.18)
JF38
39.4 (1.55)
51-91 (2.01-3.58)
ø35 (1.38)
53 (2.09)
77-117 (3.03-4.61)
125-200(4.92-7.87)
30 (1.18)
JQ48
48 (1.89)
51-176 (2.01-6.93)
ø44 (1.73)
66.8 (2.63)
81-206 (3.19-8.11)
75-250 (2.95-9.84)
35 (1.38)
JQ58
58 (2.28)
51-176 (2.01-6.93)
ø54 (2.13)
76.8 (3.02)
89-214 (3.50-8.43)
115-350 (4.53-13.78)
40 (1.57)

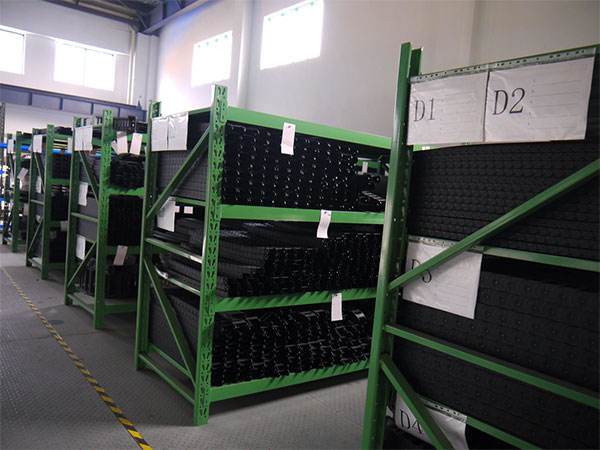

Склад сырья

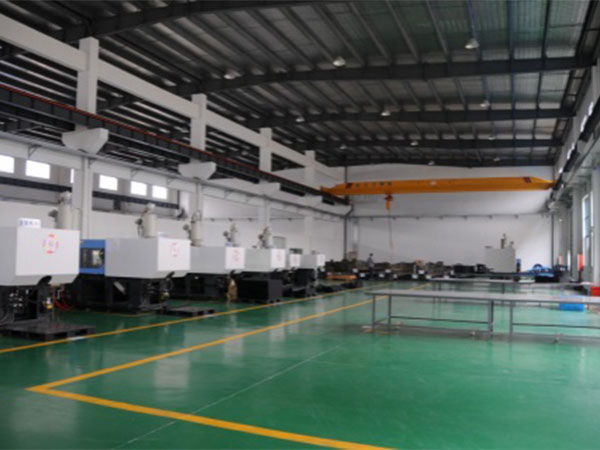

Цех инжекционного формования

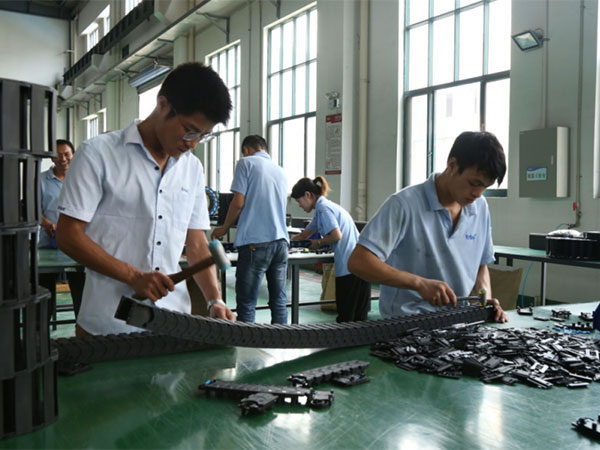

Сборка
Заготовки для сборки
Левый корпус, правый корпус, верхняя перекладина, нижняя перекладина, шрапнель, внутренний и наружный крепления
