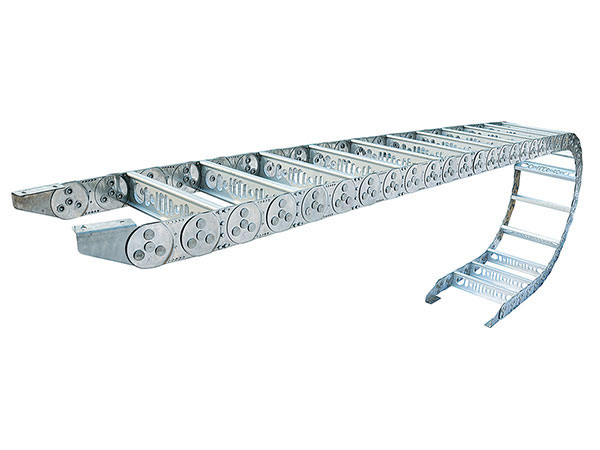

Стальные кабельные цепи серии TL
Основной корпус стальных кабельных цепей серии TL состоит из пластин (хромированная сталь), опорных пластин (экструдированный алюминиевый сплав), штифтов (стальной сплав) и т.д. Цепь создает относительное движение между кабелем или пластиковой трубой и пластинами цепи без деформации. Хромированные пластины цепи отличает превосходный внешний вид, разумная конструкция, высокая прочность, высокая жесткость и высокая надежность. Их легко собирать, разбирать, и они плохо поддаются деформации. Кроме того, мы применяем высокопрочные износостойкие материалы в производстве данных кабельных цепей. Осевые штифты изготовлены из стального сплава, наделяющей систему высокой износостойкостью, высокой гибкостью, малым сопротивлением движению и низким уровнем шума. Все это гарантирует, что цепь будет держать форму долгое время.
Эстетичный внешний вид этих кабельных цепей в значительной степени поспособствовал повышению конкурентоспособности этих продуктов на международном рынке.
1. Максимальная скорость стальной кабельной цепи: 40 м/мин
2. Уровень шума при работе стальной кабельной цепи менее 68 дБ
3. Стальная кабельная цепь имеет ресурс более 1 миллиарда возвратно-поступательных движений

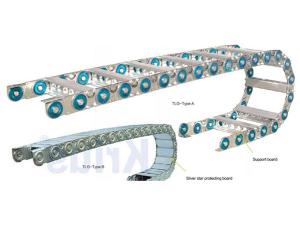

Детали

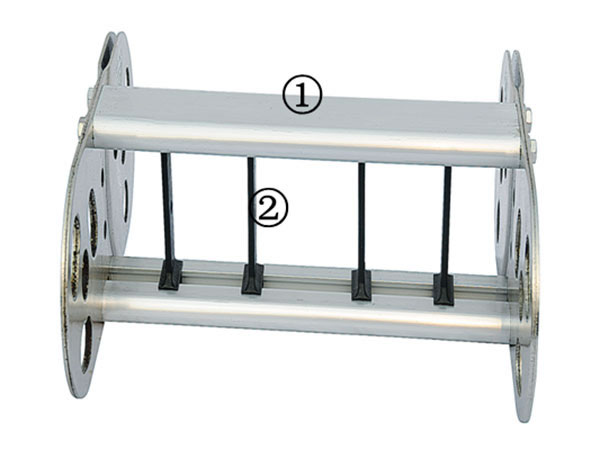

① III типа опорных пластин (экструдированный алюминиевый сплава)
② Разделительные полосы (алюминиевый сплав)

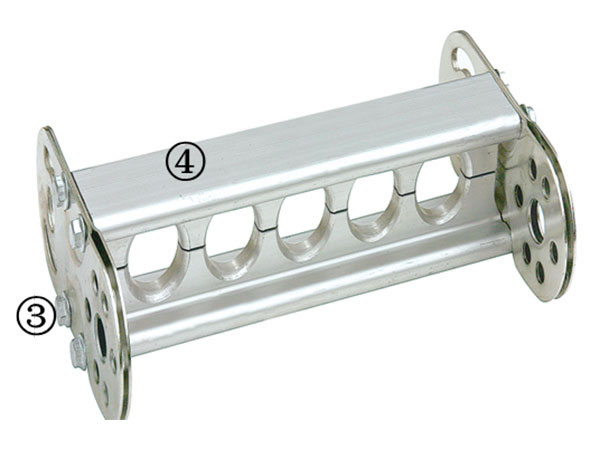

③ Осевые штифты (стальной сплав)
④ Опорная пластина I/II (экструдированный алюминиевый сплав)
I относится к целому типу
II относится к разделенному типу в верхней и нижней части корпуса
| Тип | (Hi) внутренняя высота мм (дюймов) |
(Wi) внутренняя ширина мм (дюймов) |
ø макс. диаметр кабеля мм (дюймов) |
H внешняя высота мм (дюймов) |
(W) внешняя ширина мм (дюймов) |
(R) радиус изгиба мм (дюймов) |
(P) шаг мм (дюймов) |
| TL30 | 10 (0.39) | Устанавливается по заказу клиента | ø6 (0.24) | 25 (0.98) | (Wi+8 мм) | 20 (0.79) | 30 (1.18) |
| TL45 | 16 (0.63) | ø12 (0.47) | 32 (1.26) | (Wi+12 мм) | 50-145 (1.97-5.71) | 45 (1.77) | |
| TL65 | 31 (1.22) | ø27 (1.06) | 44 (1.73) | (Wi+18 мм) | 75-185 (2.95-7.28) | 65 (2.56) | |
| TL80 | 32 (1.26) | ø27 (1.06) | 56 (2.20) | (Wi+18 мм) | 100-300 (3.94-11.81) | 80 (3.15) | |
| TL95 | 53 (2.09) | ø48 (1.89) | 70 (2.76) | (Wi+20 мм) | 115-300 (4.53-11.81) | 95 (3.74) | |
| TL115 | 58 (2.28) | ø50 (1.97) | 86 (3.39) | (Wi+24 мм) | 145-350 (5.71-13.78) | 115 (4.53) | |
| TL125 | 68 (2.68) | ø60 (2.36) | 100 (3.94) | (Wi+24 мм) | 200-750 (7.87-29.53) | 125 (4.92) | |
| TL155 | 86 (3.39) | ø74 (2.91) | 120 (4.72) | (Wi+26 мм) | 200-600 (7.87-23.62) | 155 (6.10) | |
| TL180 | 112 (4.41) | ø100 (3.94) | 144 (5.67) | (Wi+26 мм) | 250-650 (9.84-25.59) | 180 (7.09) | |
| TL225 | 152 (5.98) | ø130 (5.12) | 200 (7.87) | (Wi+26 мм) | 400-1000(15.75-39.37) | 225 (8.86) | |
| TL250 | 172 (6.77) | ø150 (5.91) | 220 (8.66) | (Wi+28 мм) | 400-1000(15.75-39.37) | 250 (9.84) |

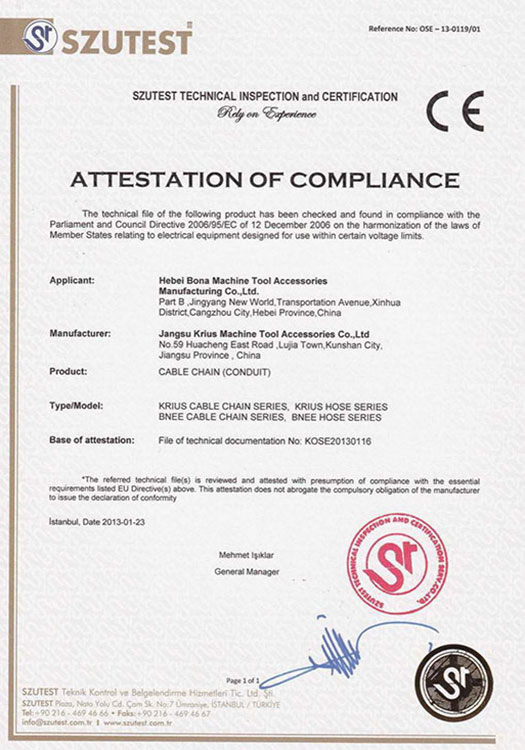

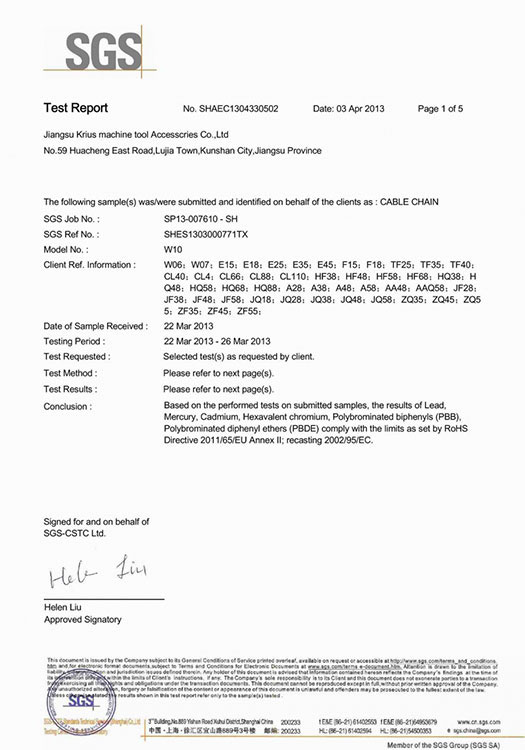

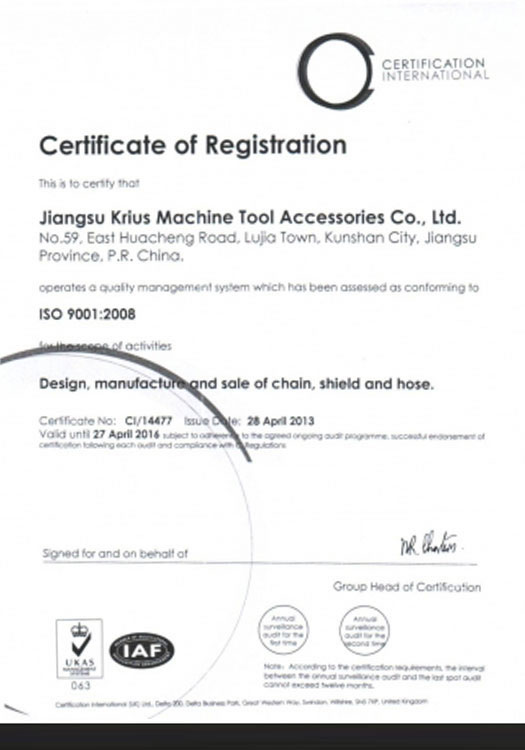

Сертификаты
