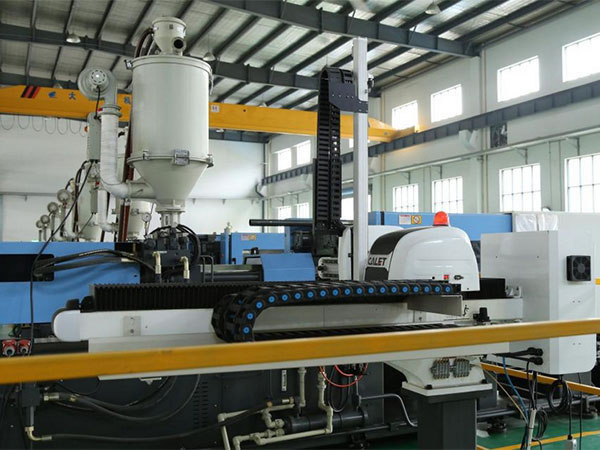

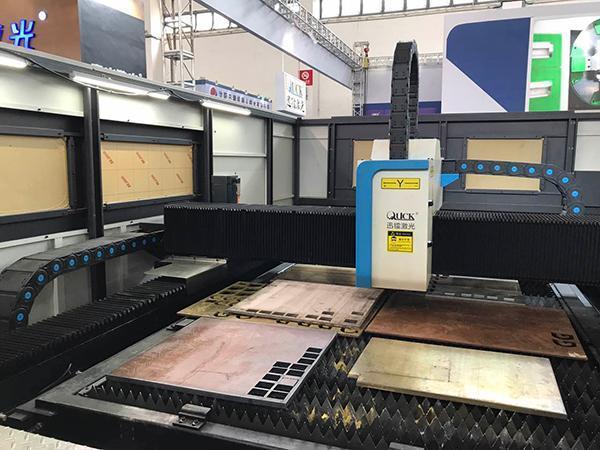

Герметичные пластиковые кабельные цепи серии TF используются в качестве защиты от грязи и мусора. Они являются экономически эффективными и наиболее часто используются на оборудовании, работающем на низких и средних скоростях. Герметичные кабельные цепи также применяют в тех областях, где грязь и пыль генерируются из-за деревообработки, производства стали, бумаги, текстиля, сельскохозяйственной продукции, угля и других продуктов с большим выбросом отходов.

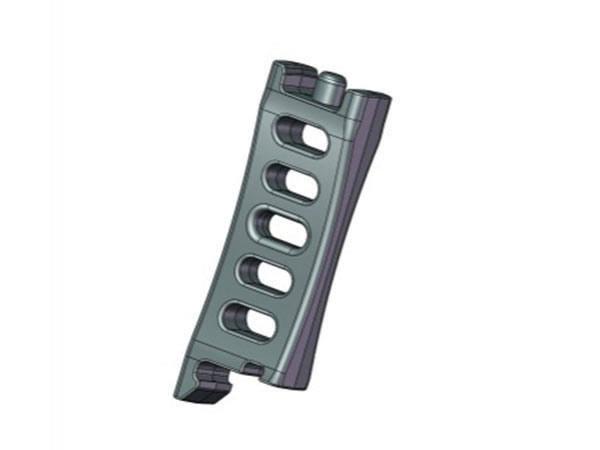

Изолятор TP
Конструктивные особенности
1. Продукты серии TF являются кабельными цепями полностью закрытого типа. Они могут эффективно предотвращать попадание частиц пыли и мусора, производимых в высокотемпературных процессах, в проводку. Кабельные цепи данного типа можно быстро открыть вдоль внутреннего или внешнего радиуса, они быстро собираются. Модульная конструкция позволяет легко уменьшать или увеличивать длину в зависимости от потребностей.
2. Желоб, оснащенный изолятором, способен изолировать различные источники энергии, что делает передачу энергии безопасной и более эффективной. Мы рекомендуем пользователям использовать изолятор когда: имеются различные типы прокладываемых предметов, такие как гидравлические трубы, водопроводные трубы, газовые трубы и кабели, а также когда предметы одинаковые, но их количество велико.
3. На линию был добавлен ограничитель, что значительно повысило высоту подъема кабельной цепи.
Технические параметры

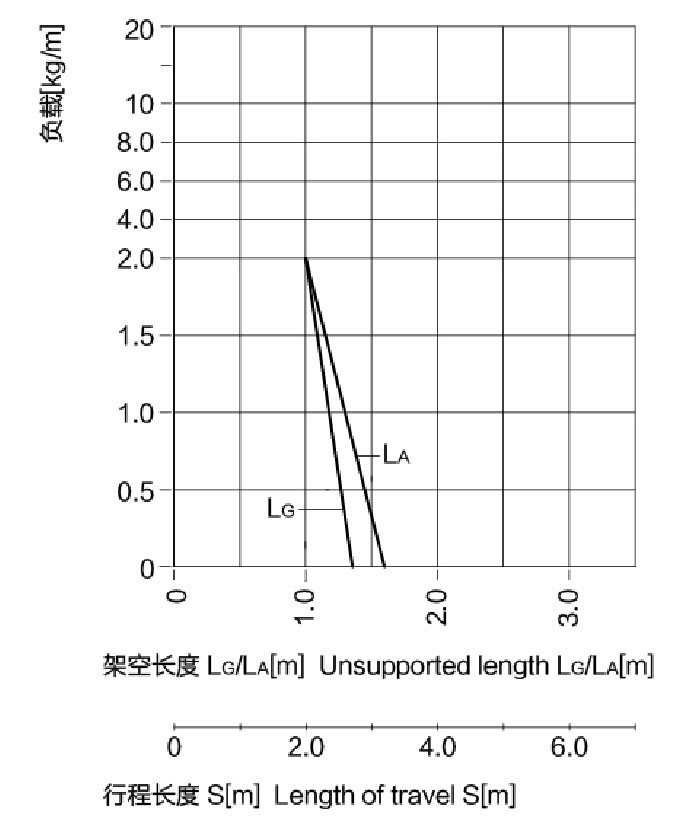

Скорость/ускорение LG: макс.25м/с макс.205м/с2
Скорость/ускорение LA: макс.5м/с макс.8м/с2
Скорость/ускорение скольжения: макс.12м/с макс.50м/с2
Диапазон допустимой температуры: от -40℃ до +125℃
Класс огнеупорности: VDE0304 IIC UL94 V2
Выбор кабельной цепи серии TF зависит от размера кабелей. Как правило, внутренняя высота и внутренняя ширина кабельной цепи должна быть в 1,5 раза больше максимальной высоты и максимальной ширины обхвата кабелей.
Тип
(Hi) внутренняя высота
мм (дюймов)
(Wi) внутренняя ширина
мм (дюймов)
ø макс. диаметр кабеля
мм (дюймов)
(H) внешняя высота
мм (дюймов)
(W) внешняя ширина
мм (дюймов)
(R) радиус изгиба
мм (дюймов)
(P) шаг
мм (дюймов)
TF25
26 (1.02)
39-76 (1.54-2.99)
ø22 (0. 87 )
42 (1.65)
59-96 (2.32-3.78)
75-175 (2.95-6.89)
67 (2.64)
TF35
35 (1.38)
51-101 (2.01-3.98)
ø32 (1.26)
52 (2.05)
67-117 (2.64-4.61)
100-250 (3.94-9.84)
42 (1.65)
TF40
40 (1.57)
53-153 (2.09-6.02)
ø37 (1.46)
57 (2.24)
74-174 (2.91-6.85)
100-250 (3.94-9.84)
46 (1.81)
Гарантия качества

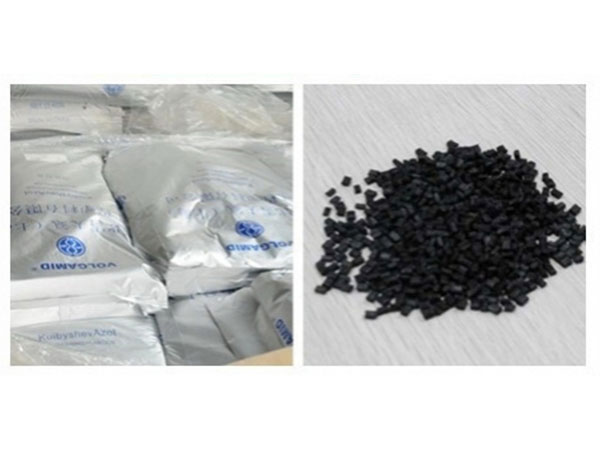

Сырье PA66 импортировано из России. Изделия из данного пластика отличаются прекрасным глянцевым внешним видом и огнестойстью.
