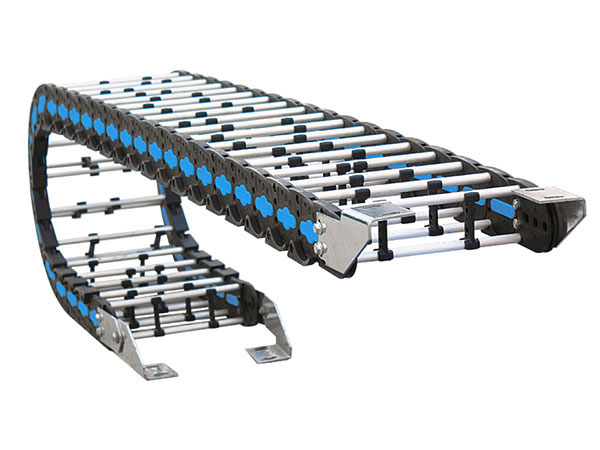

Алюминиевые и пластиковые кабельные цепи мостового типа серии CL

Алюминиевая кабельная цепь / Пластиковая кабельная цепь / Кабельная цепь мостового типа

Кабельные цепи данного типа изготавливаются из нейлона и алюминия, с поперечиной из алюминия или нержавеющей стали. Длина перекладины настраивается так, чтобы обеспечить больше места и больше удобства для клиента.

Особенности и преимущества
1. Поперечины выполнены из алюминия
2. Класс горючести: UL V2
3. Отдельный монтажный кронштейн с пластинами для обжатия проводов с обеих сторон
4. Эстетичный внешний вид
5. Устойчивость к коррозии, трению. Хорошее скольжение
6. Цепь может быть собрана в цепь S-образной формы

Применение

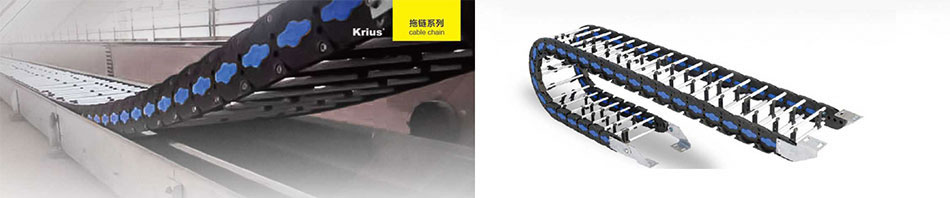

С помощью кабельных цепей CL, энергию можно безопасно передавать на высоту более 800 м (например, в кранах) или на систему передачи. Они предназначены для уменьшения трения между кабелями и трубами.

Применение
1. Зоны с большой вибрацией и искривленные траектории
2. Изгибы большого радиуса и изменения направления
3. Места с большой вероятностью износа и большой нагрузкой
4. Изгиб в противоположном направлении
5. Большие дистанции перемещения

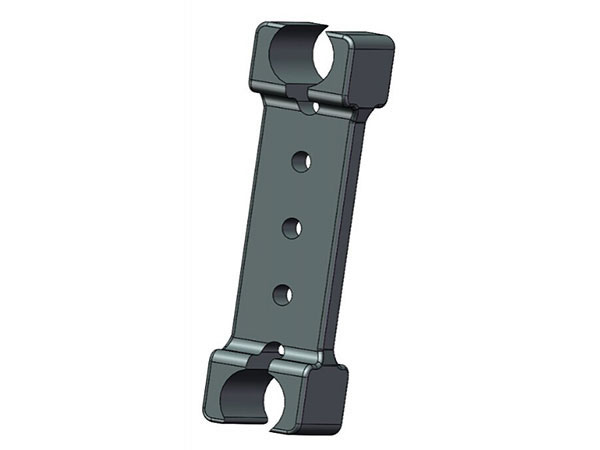

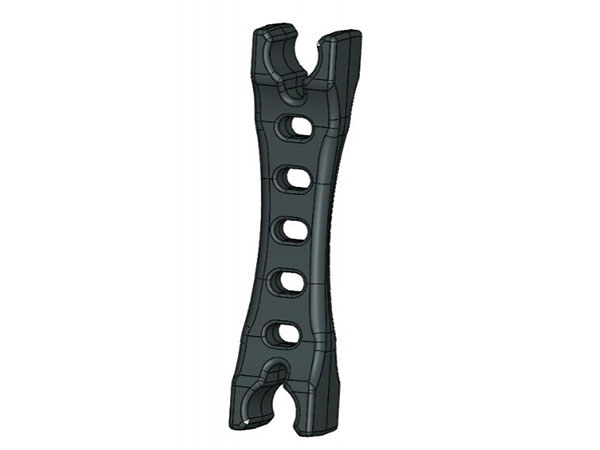

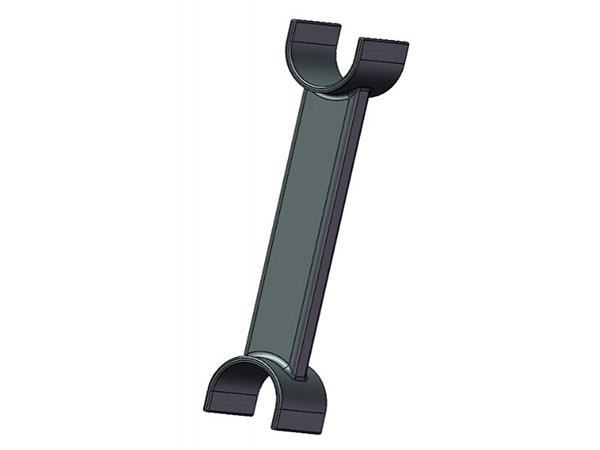

Разделители
Вертикальные разделители используются для вертикального подразделения пространства внутри кабельной цепи. Сепараторы могут быть подобраны на основе потребностей клиентов, фиксируется каждый шаг, каждые два шага, или более. После закрепления разделителя между верхней и нижней перекладиной, он может двигаться свободно для подстройки под размер различных кабелей.

Технические параметры

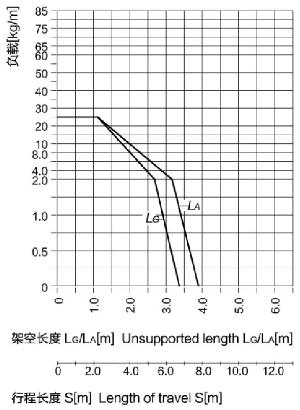

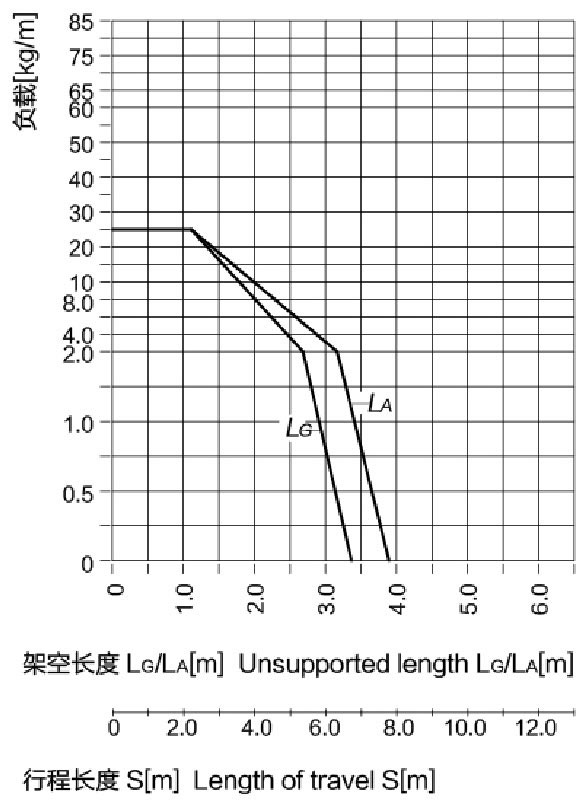

Скорость/ускорение LG: макс.25м/с макс.205м/с2
Скорость/ускорение LA: макс.5м/с макс.8м/с2
Скорость/ускорение скольжения: макс.12м/с макс.50м/с2
Диапазон допустимой температуры: от -40℃ до +125℃
Класс огнеупорности: VDE0304 IIC UL94 V2

Выбор размера кабельной цепиCL
Выбор кабельной цепи серии CL зависит от размера кабелей. Как правило, внутренняя высота и внутренняя ширина кабельной цепи должна быть в 1,5 раза больше максимальной высоты и максимальной ширины обхвата кабелей.

Тип (Hi) внутренняя высота
мм (дюймов)
(Wi) внутренняя ширина
мм (дюймов)
ø макс. диаметр кабеля
мм (дюймов)
(H) внешняя высота
мм (дюймов)
(W) внешняя ширина
мм (дюймов)
(R) радиус изгиба
мм (дюймов)
(P) шаг
мм (дюймов)
CL40 40 (1.57) 80-400 (3.15-15.75) ø37 (1.46) 69 (2.72) 122-442 (4.80-17.40) 75-250 (2.95-9.84) 70 (2.76)
CL46 46 (1.81) 80-400 (3.15-15.75) ø42 (1.65) 79 (3.11) 126-446 (4.96-17.56) 75-400 (2.95-15.75) 78 (3.07)
CL66 66 (2.60) 100-600 (3.94-23.62) ø60 ( 2.36 ) 106 (4.17) 154-654 (6.06-25.75) 150-300 (5.91-19.69) 99 (3.9)
CL88 89 (3.50) 100-600 (3.94-23.62) ø80 ( 3.15 ) 139 (5.47) 144-644 (5.67-25.35) 200-500 (7.87-19.69) 128 (5.04)
CL108 110 (4.34) 150-650 (5.91-25.59) ø100 (3.94) 165.5 (6.52) 202-702 (7.95-27.64) 200-600 (7.87-23.62) 128 (5.04)
CL110 110 (4.34) 150-650 (5.91-25.59) ø100 (3.94) 165.5 (6.52) 202-702 (7.95-27.64) 200-600 (7.87-23.62) 128 (5.04)
